一种压花辊调试用套装装置的制作方法

作者:花少北  来源:www.wzjfhg.com  更新时间:2020-08-31 9:37:33  点击次数:
  本发明涉及一种压花装置,特别涉及一种压花辊调试用套装装置。

  背景技术:

  压花辊适用于塑料片材、薄膜、铝箔、皮革、硬质板、壁纸、地砖、玻璃、纸类等凹凸花纹压制,提高产品表面美感、加强防伪、保护商标等效果;现有的压花辊不方便套装,也不方便对压花辊进行调试。

  技术实现要素:

  本发明主要是解决现有技术所存在的技术问题,从而提供一种可以将压花辊的下端套装在定位筒的外周面上,从而方便对压花辊进行牢固卡接,方便使用者观测压花辊,方便压花辊的调试使用的压花辊调试用套装装置。

  本发明的上述技术问题主要是通过下述技术方案得以解决的:

  一种压花辊调试用套装装置,包括固定板,固定板呈竖直布置;固定板的上部设有顶块,顶块呈水平布置,顶块上设有套装槽,顶块与固定板之间设有第一固定螺栓,套装槽位置设有套管,套管的上部设有限位环,限位环设置在顶块上;顶块的侧壁设有锁柱,锁柱与顶块通过螺纹连接,锁柱的外端设有旋帽,旋帽与锁柱之间设有旋环;固定板的下部设有底块,底块与顶块呈平行布置,底块与固定板通过第二固定螺栓连接;底块上设有固定管,固定管的端部设有定位筒,定位筒与套管对应。

  进一步地,所述固定板上设有开槽。

  进一步地,所述开槽的底部设有卡块。

  进一步地,所述卡块上设有凸块。

  进一步地,所述旋帽的外表面上设有防滑纹。

  采用上述技术方案的压花辊调试用套装装置,通过顶块与底块可以使固定板牢固安装;通过锁柱可以使套管牢固地安装在顶块上;通过旋帽可以方便对锁柱进行转动控制;可以将压花辊的上端套装在套管的内部,可以将压花辊的下端套装在定位筒的外周面上,从而方便对压花辊进行牢固卡接,方便使用者观测压花辊,方便压花辊的调试使用。

  附图说明

  为了更清楚地说明本发明实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本发明的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

  图1为本发明压花辊调试用套装装置的结构示意图;

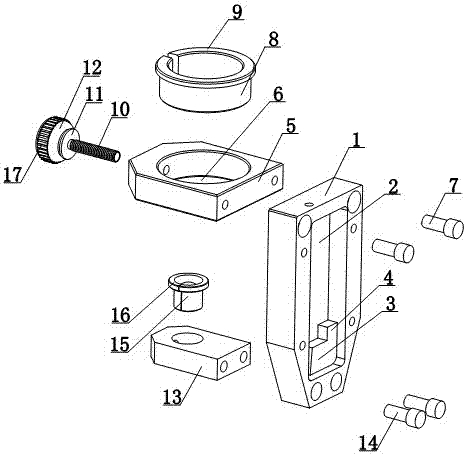

  图2为本发明压花辊调试用套装装置的部件分解图;

  图3为本发明所述顶块的结构示意图。

  图4为图3中A-A剖面图。

  具体实施方式

  下面结合附图对本发明的优选实施例进行详细阐述,以使本发明的优点和特征能更易于被本领域技术人员理解,从而对本发明的保护范围做出更为清楚明确的界定。

  如图1至图4所示,一种压花辊调试用套装装置,包括固定板1,固定板1呈竖直布置;固定板1的上部设有顶块5,顶块5呈水平布置,顶块5上设有套装槽6,顶块5与固定板1之间设有第一固定螺栓7,套装槽6位置设有套管8,套管8的上部设有限位环9,限位环9设置在顶块5上;顶块5的侧壁设有锁柱10,锁柱10与顶块5通过螺纹连接,锁柱10的外端设有旋帽12,旋帽12与锁柱10之间设有旋环11;固定板1的下部设有底块13,底块13与顶块5呈平行布置,底块13与固定板1通过第二固定螺栓14连接;底块13上设有固定管15,固定管15的端部设有定位筒16,定位筒16与套管8对应;固定板1上设有开槽2,开槽2的底部设有卡块3,卡块3上设有凸块4;旋帽12的外表面上设有防滑纹17。

  本发明压花辊调试用套装装置,通过顶块5与底块13可以使固定板1牢固安装;通过锁柱10可以使套管8牢固地安装在顶块5上;通过旋帽12可以方便对锁柱10进行转动控制;可以将压花辊的上端套装在套管8的内部,可以将压花辊的下端套装在定位筒16的外周面上,从而方便对压花辊进行牢固卡接,方便使用者观测压花辊,方便压花辊的调试使用。

  其中,固定板1上设有开槽2,开槽2的底部设有卡块3,卡块3上设有凸块4;所以方便固定板1的卡接。

  其中,旋帽12的外表面上设有防滑纹17;所以通过防滑纹17可以方便使用者快速旋动旋帽12。

  以上所述,仅为本发明的具体实施方式,但本发明的保护范围并不局限于此,任何不经过创造性劳动想到的变化或替换,都应涵盖在本发明的保护范围之内。因此,本发明的保护范围应该以权利要求书所限定的保护范围为准。

  技术特征:

  1.一种压花辊调试用套装装置,包括固定板,其特征在于:固定板呈竖直布置;固定板的上部设有顶块,顶块呈水平布置,顶块上设有套装槽,顶块与固定板之间设有第一固定螺栓,套装槽位置设有套管,套管的上部设有限位环,限位环设置在顶块上;顶块的侧壁设有锁柱,锁柱与顶块通过螺纹连接,锁柱的外端设有旋帽,旋帽与锁柱之间设有旋环;固定板的下部设有底块,底块与顶块呈平行布置,底块与固定板通过第二固定螺栓连接;底块上设有固定管,固定管的端部设有定位筒,定位筒与套管对应。

  2.根据权利要求1所述的压花辊调试用套装装置,其特征在于:固定板上设有开槽。

  3.根据权利要求2所述的压花辊调试用套装装置,其特征在于:开槽的底部设有卡块。

  4.根据权利要求3所述的压花辊调试用套装装置,其特征在于:卡块上设有凸块。

  5.根据权利要求1所述的压花辊调试用套装装置,其特征在于:旋帽的外表面上设有防滑纹。

  技术总结

  本发明公开了一种压花辊调试用套装装置,包括固定板,固定板呈竖直布置;固定板的上部设有顶块,顶块上设有套装槽,顶块与固定板之间设有第一固定螺栓,套装槽位置设有套管,套管的上部设有限位环,限位环设置在顶块上;顶块的侧壁设有锁柱,锁柱与顶块通过螺纹连接,锁柱的外端设有旋帽,旋帽与锁柱之间设有旋环;固定板的下部设有底块,底块与顶块呈平行布置,底块与固定板通过第二固定螺栓连接;底块上设有固定管,固定管的端部设有定位筒,定位筒与套管对应。本发明方便对压花辊进行牢固卡接,方便使用者观测压花辊,方便压花辊的调试使用。
